V型濾池采用長柄濾頭氣水反沖洗的操作步驟
V型濾池是快濾池的一種形式，因為其進水槽形狀呈V字形而得名，也叫均粒濾料濾池。V型濾池是由國外引進的一種新型濾池。目前國內已大量投入使用.其構造性能良好,適用于大、中型水廠。與其他幾種濾池不同之處有；采用均質濾料，氣水反沖洗，長柄濾頭配氣，配水等。一般在濾池兩側設有V型進水槽，槽底部有一排出水小孔，既可作濾池進水用，又可供側向沖洗時布水用。中間為雙層渠道，上層是排水槽，由啟動閘板閥控制，無排水支渠。
過濾時，從澄清池來的濾前水，經濾池兩側的V型槽向濾池配水，通過均質石英砂濾層，經長柄濾頭進入濾板下的清水區，并匯集到中間渠道的下層清水渠，再從管廊中的水封井，出水堰口，進入清水池。
氣水反沖洗的方式一般有單獨氣沖洗，單獨水沖洗和氣水混合反沖洗等，V型濾池反沖洗時，操作步驟為；
1,關閉濾池進水閥，但進水閥兩側有常開的兩個進水小孔，仍有一部分水流繼續進入V型槽，經槽底小孔分布到濾池。
2,開放濾池排水閥，約經兩分鐘左右，濾池水面降至排水槽槽頂。這時，砂面上水深為0.5m。
3,空氣擦洗。氣洗時間4分鐘，強度控制在15L/s·㎡左右，在氣洗中濾料表面剝落下來的微絮體和積滯在濾料層空隙中的雜質，被上升氣流帶入砂面上，呈懸浮狀。由于V型槽底部小孔繼續向濾池配水，產生的橫向水流將懸浮雜質推向中間排水槽，形同表面清洗。
4,氣、水同時反沖洗，反沖洗時間4分鐘，氣洗強度不變，水洗屬于低速沖洗強度控制在4L/s·㎡左右，濾料層處于最小流化點以下，故沒有膨脹或微膨脹狀態。氣水同時反洗，速度梯度G值增大，濾料表面經氣洗為被剝離的雜質，幾乎可以全部擦洗下來。
5,漂洗。單獨用水反沖洗，沖洗強度仍未知4L/s·㎡，漂洗時間為2min。
6,最后關閉沖洗水閥，排出渠道內殘存的氣體，約經10s后關閉。
V型濾池的沖洗過程，全部由PLC自動控制完成。除排氣閥為電磁閥外，均采用氣動閥門。沒沖洗一次所需時間約12分鐘。由于濾料層沒有膨脹，故在沖洗完畢后，濾床不需要有穩定的時間，可以立即進水工作。
氣源來自羅茨鼓風機，水源來自離心沖洗水泵，泵房設在地下室，水泵軸線低于吸水井的最低水位，可保證沖洗水泵迅速啟動，正常運行。

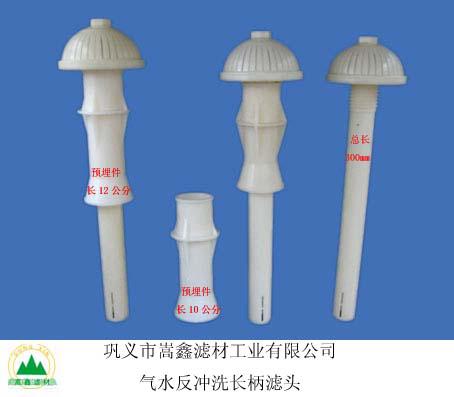

V型濾池采用長柄濾頭，每只濾頭的濾帽上有40條縫隙，每條縫隙長25mm,寬0.25mm，材質為ABS工程塑料。國內生產的ABS濾頭，質量上和國外進口的不相上下，也已經在國內氣水反沖洗濾池中大范圍采用。
氣水反沖洗時，在混凝土濾板下面的空間形成上部是氣墊層，下部為水，氣壓越大，氣墊層的厚度也相應增大，在濾餅上部有一個φ為2mm的孔，濾柄下部有一條或兩條狹長的進氣縫。氣墊層中的空氣，先由小孔進入濾頭，當氣壓增大氣墊層厚度也相應增大時，一部分空氣就由縫隙上部進入濾頭，此時氣墊層厚度基本停止增大，反沖洗水由縫隙下部及濾柄下端進入濾頭，氣水充分混合后 ，經濾帽向濾料層均勻布氣布水。
濾頭的套管為內螺紋，預埋在澆筑的混凝土濾板中，濾頭安裝時，只需加上橡膠墊圈，直接擰入套管內即可，因此濾頭裝卸頗為方便。

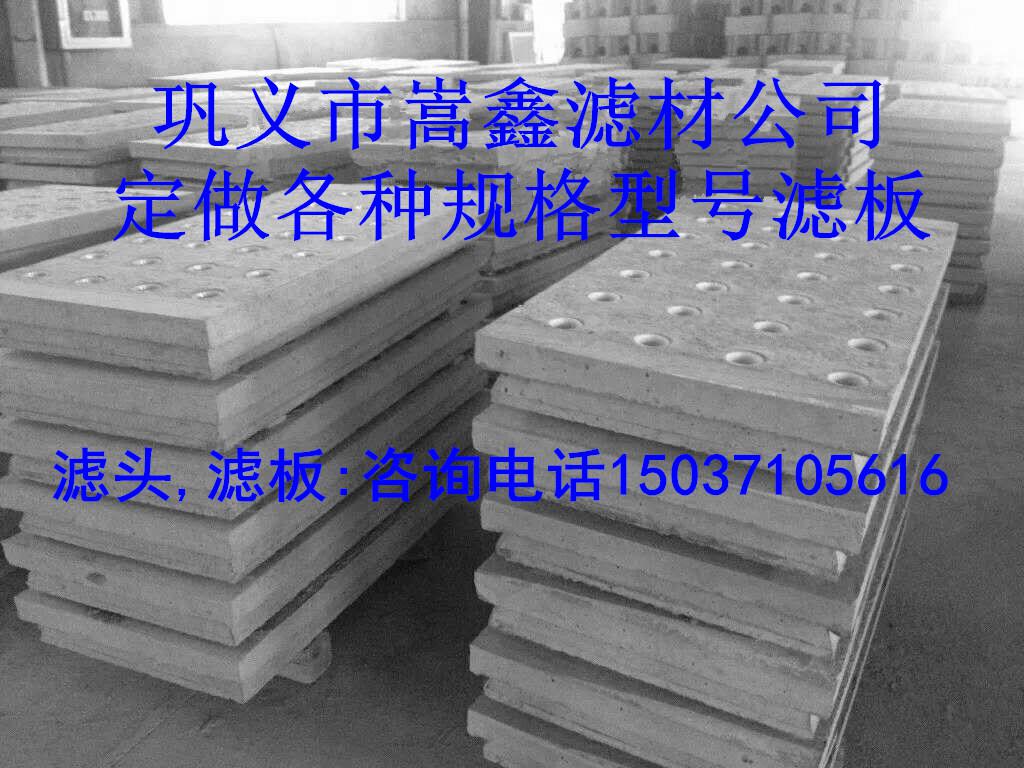

為了有利于濾池配水布氣的均勻性，單只濾池內預制混凝土濾板拼裝完畢，各點高度誤差要求不超過±2mm，為了保證濾池內的濾板整體具有一定的嚴密性，各濾板之間及濾板與池壁之間的安裝縫，灌注瀝青瑪禘脂一類的填充物，以滿足其嚴密性。在調試中明顯觀察到，在安裝縫等處滲漏不多，若有多是濾板預制中密實性不夠所致。
V型濾池采用的濾料
由于V型濾池水洗強度只有4L/s·㎡，濾層處于最小流化點以下，因此可以選用較粗的均質石英砂濾料，不僅消除了水力篩分現象，增大了孔隙率和整體含污能力，也相應的延長了沖洗周期，降低水耗，增加了產水量。但為了保證濾后水質量。必須增加濾料層厚度，一般在0.9-1.5m之間。實測石英砂濾料的粒徑大于0.7mm,而濾帽縫隙寬度為0.4mm，因此不會造成濾頭的堵塞。且濾料下層布有50mm厚，粒徑4-8mm的鵝卵石墊層，濾帽埋于其中，利于配水布氣的均勻性。石英砂濾料應符合國家標準，如應具有足夠的強度，其破碎率和磨損率之和應小于3%，鹽酸可溶率小于3.5%等。
V型濾池的自控系統
V型濾池是通過PLC可編程序控制器，專用儀表和自動閥門等，自動完成恒定水位和恒定流量工作的。當濾池的水位變化時，水位儀傳感器的應變片會發出信號，此信號與淹沒深度成正比。接收信號后判斷出不平衡的方向，且信號水位與基礎準水位之差超出2cm時，PLC即啟動控制單元，開啟兩個電磁閥中的一個，使壓縮空氣進入氣罐，推動活塞來調節清水蝶閥的開啟度，使濾池水位基本保持恒定。與蝶閥桿偶聯的電位計。在控制回路中產生一個可以調節的反饋信號，經過一段時間后，此信號自行消失，從而恢復到所需水位而無波動。
水頭損失儀傳感器可將濾層堵塞程度的信號傳送給PLC，PLC能與原設定的水頭損失值相比較，以決定濾池是否要進行反沖洗，并顯示在儀表上，供啟動閥門用的壓縮空氣，來自空氣壓縮機，氣壓在0.6-0.9MPa之間。
每一單個濾池，均配有一臺專用的PLC，用以監控濾池的運行過程。在一組濾池中的公用設備，如沖洗水泵，鼓風機等，則另外配有一臺公用的PLC進行監控，單個濾池的PLC與公用的PLC，都和水廠中控室內對濾池進行實施遙測，遙訊和遙控。在一組濾池中，不允許兩只濾池同時進行沖洗，當一只濾池正在沖洗時，其他濾池要求沖洗的信號則存入公用PLC中，然后再按存儲次序，對濾池一次進行沖洗。

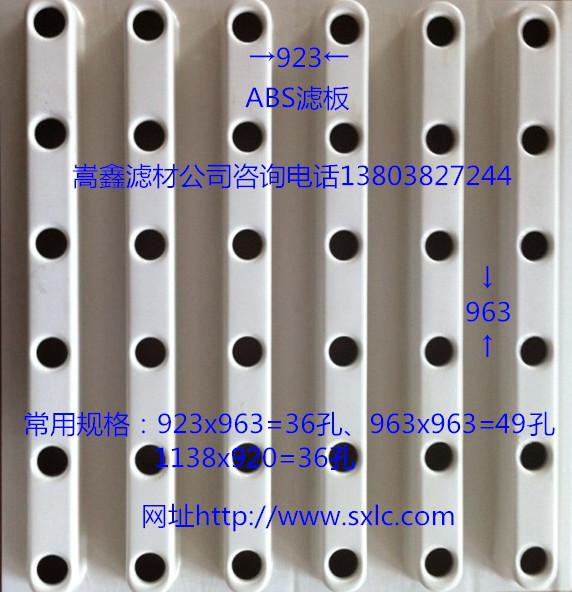

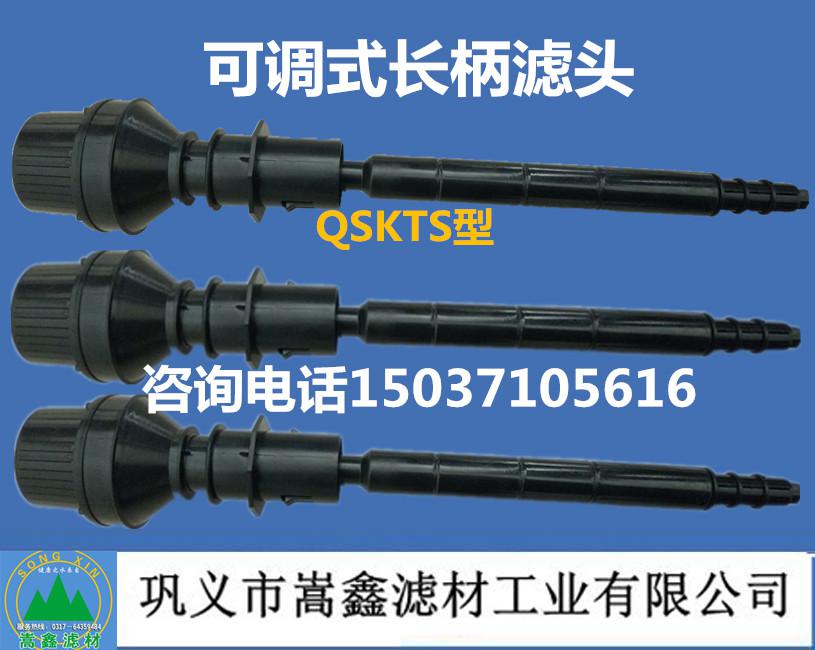

長柄濾頭,可調式長柄濾頭,石英砂濾料,預制鋼筋混凝土濾板,整體澆筑ABS濾板供應商鞏義市嵩鑫濾材工業有限公司熱誠歡迎各界水處理專家,供應商,客戶光臨我公司參觀指導。嵩鑫濾材水處理材料;濾頭濾水帽系列官網;http://www.sxlvmao.com/錳砂,錳砂濾料,除鐵除錳濾料官網;http://www.dgzhaoxiang.com/斜管,蜂窩斜管系列官網;http://www.hnxwll.com/果殼活性炭,煤質活性炭,粉末活性炭系列官網;http://www.sxlchxt.com/纖維球,改性纖維球,彗星式纖維濾料系列官網;http://www.zgsxlc.com/系列凈水產品價格性能用途技術咨詢服務熱線電話:15037105616,0371-64359484傳真:0371-64385416,郵箱:gysxlc@163.com,客服QQ:995707646，756001491.歡迎新老客戶來函,來電,來人現場考察洽談合作！
