長柄濾頭工作原理,濾頭濾板安裝技術標準
1.為何需要定時進行反沖洗
濾池反沖洗方式主要有：水反沖洗、氣,水聯合同時反沖洗和氣，水先后反沖洗三種。由于氣水混合沖洗使濾料在反沖洗過程中碰撞作用加強，提高了水流的剪切力。不僅消除了濾層中結成的泥球，大大地提高了反沖洗效果，并節約了沖洗水量；特別是使用長柄濾頭進行配水配氣，效果更加顯著，所以氣水反沖洗技術在我國應用很快。當使用預制濾板和長柄濾頭搭配時對施工和操作要求很嚴，也出現了諸如脈沖、氣沖不均勻、跑砂等一些問題。
2.長柄濾頭工作原理

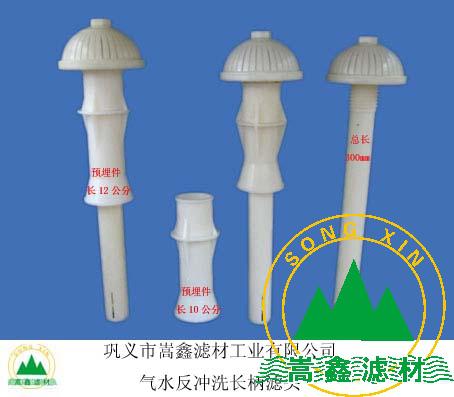

長柄濾頭的構造濾頭是由濾帽、濾柄及預埋件組成。濾帽上有許多狹縫構成氣水混合通道，濾柄頂部與濾帽連成一體，中、上部有一至三個進氣水小孔，靠近底部設有二到三個進氣水狹縫，末端孔口可進水，因氣水反沖洗使用的濾頭濾柄較長（一般≥150mm），此種濾頭又稱長柄濾頭。氣水反沖洗時，氣水可同時從濾柄上小孔和狹縫進入，由濾帽上狹縫冒出。濾頭具體構造因型號而異。
氣水反沖洗時，只要?dú)鈮捍笥诜礇_水壓力，空氣就匯聚在濾板下形成氣墊層并逐漸增厚。當水面漸漸降至長柄管上的進氣小孔時，空氣開始經小孔流入長柄管，再通過濾帽進入濾層。如果流入的空氣量與經小孔流走的氣量相等時，水面便停止下降形成一個穩定的氣墊層；若進氣量大，小孔不足以排走進入的空氣量，水面會繼續下降至濾柄下部的狹縫處，這時剩余的空氣就經過狹縫流入濾柄。由于狹縫是長條形的，其進氣面積隨水位下降而增大，且總面積比進氣小孔又大許多，因此不僅足以排走小孔中未排走的空氣量，而且可以起到控制氣墊層厚度的作用，使氣墊層不能到達長柄管底端。氣水通過濾柄，從濾帽上狹縫冒出，攪動濾料，加強了濾料的碰撞作用，使濾料中難以形成泥球，污物易沖走，從而達到?jīng)_洗的目的。
2.2濾板和濾頭的關系

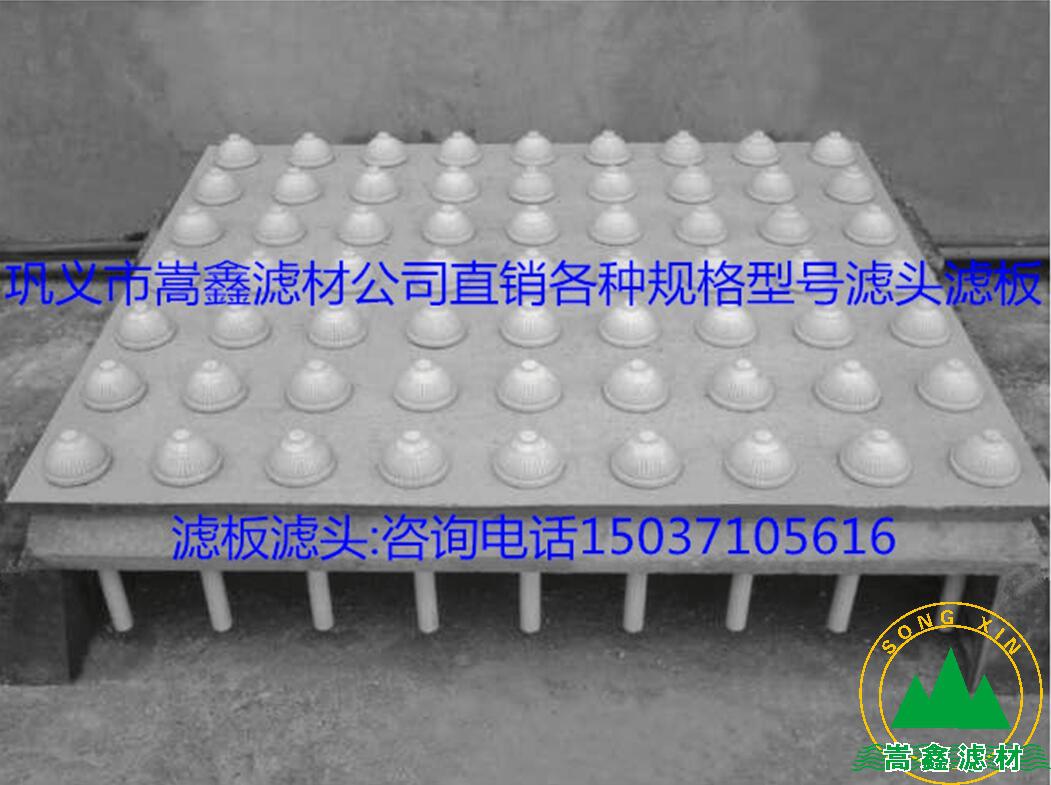

對濾板要求平整，實際上是為了濾頭平整。濾板按濾格大小，分塊預制后固定在濾池底部的分格梁上，起安裝濾頭、支承濾料作用。濾板與濾池底部有一個適當?shù)母叨瓤臻g，沖氣時在濾板下形成氣墊層，氣墊層上任何一點的壓力均相等，保證空氣和水通過濾頭時，均勻地分布在整個濾池面積上，因此長柄濾頭配氣比其它配氣方式更均勻。由于濾頭是用ABS工程塑料通過模具壓塑制成的，國產濾頭質量目前也達到了較高的水平，其幾何尺寸一般可以保證，因此要保證濾頭安裝平整，必須使濾板鋪設平整。
2.3濾板不平度對反沖洗效果的影響
在濾板平整的情況下，每個濾頭進氣小孔、狹縫標高一致，各個濾頭出氣量當然相等。如果濾板不平，在同樣的氣墊層厚度情況下，每個濾頭的進氣流量就不同，進氣狀況發生很大的變化，空氣將無法均勻地分配在濾層上，必將導致沖洗效果不良。當濾板不平時長柄濾頭過設計空氣設計流量為18L/㎡·s，水流量5.1L/㎡·s，此時氣墊層厚度為135mm。
濾板不平度與進氣量關系當兩個濾頭標高差10mm時，進入濾頭的空氣量就差2倍，相差30mm時則為47倍，這時一個濾頭的進氣量就相當于1m2面積所有濾頭的80%進氣量，一個池子中只要有幾個這樣的濾頭就足以使空氣分配極不均勻了。由于濾柄的進氣狹縫起到調整和控制氣墊層厚度的作用，如氣量過大，使水面低于濾柄，就可能使濾桿底端進氣，從而破壞進氣平衡。
幾乎所有濾頭不平度在≤±5mm時均能達到理想的沖洗效果，有些型號的濾頭允許不平度在一定的氣水流量下也可以達到±15mm。所以從安全角度出發，如果沒有經過試驗選定允許不平度較大的濾頭，則濾板安裝的水平誤差必須保持在±5mm以內。
3濾板安裝
3.1濾板安裝要求
濾池濾板或過濾器鋼支承板安裝一般要求：單個濾池濾板或支承板的水平誤差不得大于±5mm；各濾池間水平誤差不得大于±10mm；濾板尺寸制作誤差為±2mm；所有安裝后的濾頭標高誤差應不大于±5mm。通過對長柄濾頭氣水反沖洗進行試驗并對其它水廠長柄濾頭氣水反沖洗濾池進行了解可知，對濾板安裝提出嚴格要求是十分必要的。
3.2實現濾板平整的基本方法以我公司供排水廠氣水反沖洗濾池為例，每只濾池長6.0m，寬6.0m，一個池子內設5根分格梁，每根梁上安裝0.6m2大小的10塊濾板，共60塊濾板2100個濾頭。在如此大的面積中，最終要求每個濾頭的標高差不能大于±5mm，這在施工中是十分困難的，我們經過仔細探討最終采用如下方法才得以實現：
(1)在設計交底時對施工單位詳細說明并嚴格提出施工要求；
(2)在濾板制作時要求板厚尺寸誤差不能大于±2mm進入池內安裝的濾板要逐塊進行驗收；
(3)在施工分格梁，澆搗混凝土前逐個校準尺寸及高度，確保梁中心及錨固筋位置標高誤差在±2mm內，拆模后再進行校正；
(4)濾板安裝后，逐個進行測量和校正，確保水平誤差不大于±5mm；
(5)安裝濾板后放入濾料前進行放水試驗，仔細檢查每個濾頭頂端標高水平誤差，如出現大于±5mm的，須重新校正；
(6)通氣試驗，確保每個濾頭空氣分布均勻后再放入濾料。施工中只要認真按照上述步驟和要求，就可以達到濾板安裝平整的要求。
使用長柄濾頭氣水反沖洗濾池，必須按照科學的方法，嚴格控制進水、進氣流量，發生脈沖、跑砂等現象應及時解決，不能憑經驗、憑感覺操作。只要解決好這些問題氣水反沖洗技術就可以取得良好的經濟效益。
